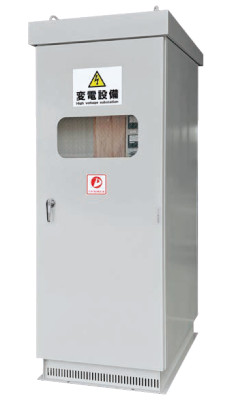

製品名　キュービクル　　　固体形式　F1

最大収納変圧器（kVA）　150

外形寸法　幅x奥x高(mm)　800 x 1250 x 2255

備考　増設用(PF-S)

＜特長＞

増設に最適な１面タイプです。

また、受電（ＣＢ）盤キュービクルとしても最適です。

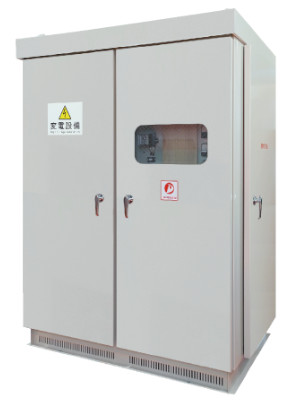

製品名　キュービクル　　　固体形式　MP8

最大収納変圧器（kVA）　200

外形寸法　幅x奥x高(mm)　1600 x 950 x 2250

備考　受電用・コーナー形(PF-S)

＜特長＞

最大２００ｋＶＡまで組合せ自由なコーナー・タイプです。

設置面積が少ない省スペース設計ですので設置場所を有効に使えます。

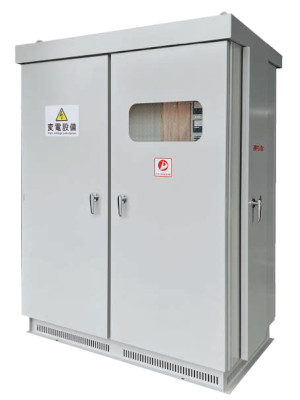

製品名　キュービクル　　　固体形式　K1

最大収納変圧器（kVA）　200

外形寸法　幅x奥x高(mm)　1600 x 950 x 2250

備考　受電用(PF-S)

＜特長＞

キュービクルのスタンダード。３方向開きの標準経済型です。

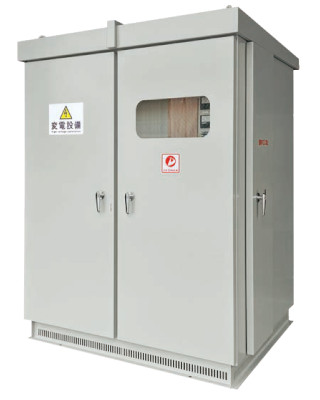

製品名　キュービクル　　　固体形式　A1

最大収納変圧器（kVA）　250

外形寸法　幅x奥x高(mm)　1600 x 1400 x 2300

備考　受電用(PF-S)

＜特長＞

変圧器の組合せ自由な経済型です。

合計２５０ｋＶＡまで変圧器３バンクに対応しています。

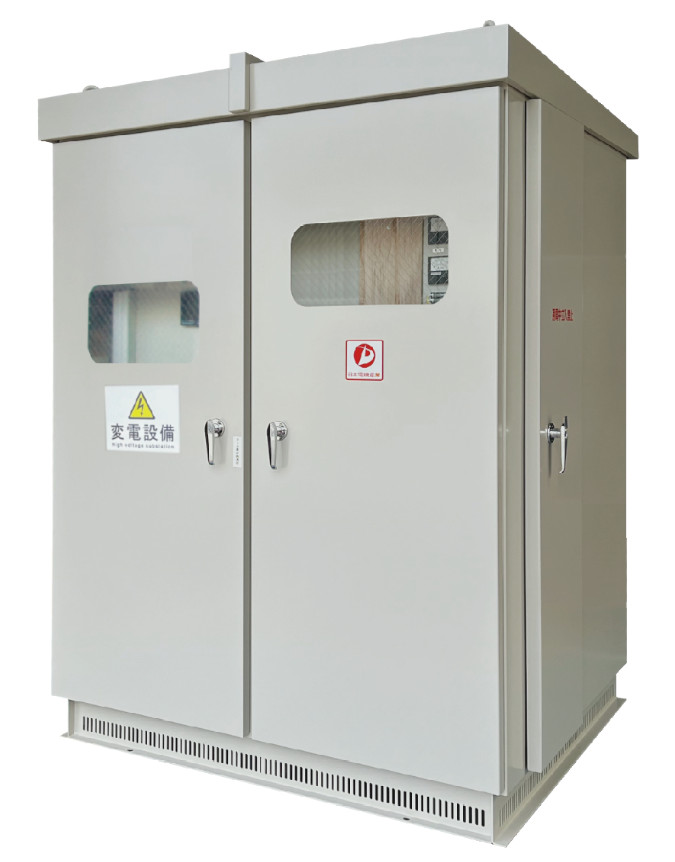

製品名　キュービクル　　　固体形式　A1(CB)

最大収納変圧器（kVA）　150

外形寸法　幅x奥x高(mm)　1600 x 1400 x 2300

備考　受電用(CB)

＜特長＞

受電（ＣＢ）盤キュービクルとを併せ持つ小形経済型キュービクルです。

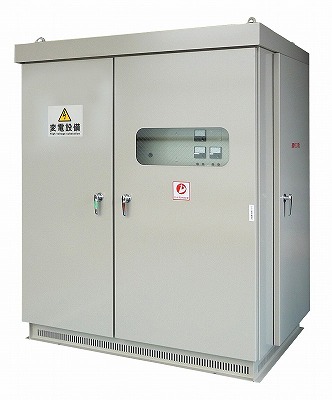

製品名　キュービクル　　　固体形式　MP20

最大収納変圧器（kVA）　300

外形寸法　幅x奥x高(mm)　1800 x 1050 x 2250

備考　受電用・コーナー形(PF-S)

＜特長＞

最大３００ｋＶＡまで組合せ自由なコーナー・タイプです。

設置面積が少ない省スペース設計ですので設置場所を有効に使えます。

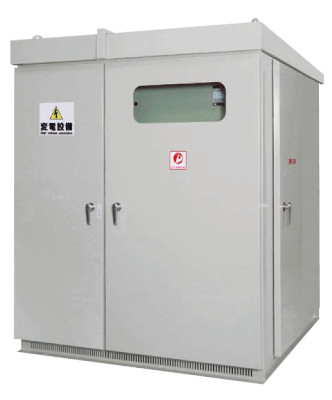

製品名　キュービクル　　　固体形式　B66

最大収納変圧器（kVA）　300

外形寸法　幅x奥x高(mm)　1900 x 1800 x 2300

備考　受電用(PF-S)

＜特長＞

３面形にも匹敵する収容力をもつキュービクルです。

変圧器のバンク数が多いときなどコンパクトにまとめます。

増設用では、最大３５０ｋＶＡまで収納できます。

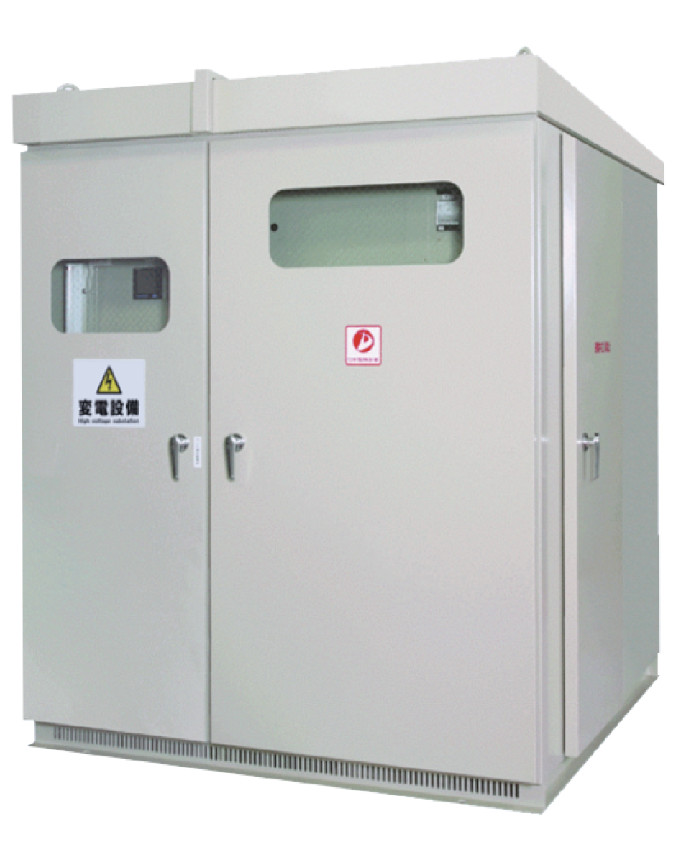

製品名　キュービクル　　　固体形式　B66(CB)

最大収納変圧器（kVA）　350

外形寸法　幅x奥x高(mm)　1900 x 1800 x 2300

備考　受電用(CB)

＜特長＞

受電（ＣＢ）盤キュービクルとを併せ持つ経済型キュービクルです。

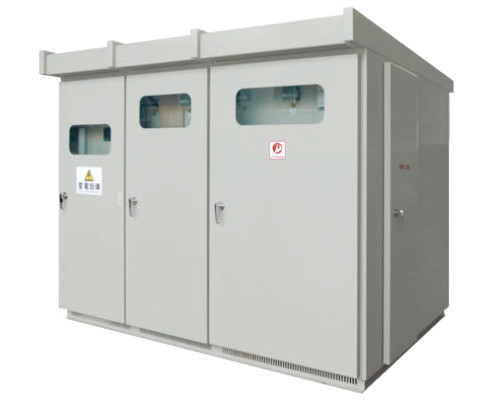

製品名　キュービクル　　　固体形式　ND3

最大収納変圧器（kVA）　500

外形寸法　幅x奥x高(mm)　2700 x 1900 x 2300

備考　受電用(PF-S,CB)

＜特長＞

３面一体構造で搬入が簡単です。

豊富なオプションにも対応し、将来増設も容易な設計を行っています。

また、強制換気で３φ７５０ｋＶＡまで収納・搬入可能な堅固な構造です。

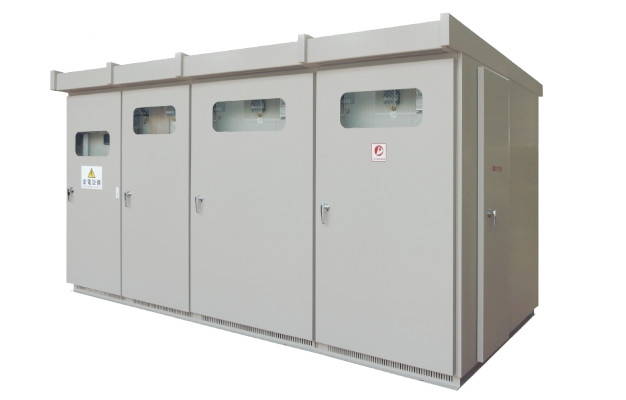

製品名　キュービクル　　　固体形式　ND5

最大収納変圧器（kVA）　650

外形寸法　幅x奥x高(mm)　3800 x 1900 x 2300

備考　受電用(PF-S,CB)

＜特長＞

多面形に対応し、より大容量の変圧器収納キュービクルのベースとなる構造です。

豊富なオプションにも対応し、将来増設も容易な設計を行っています。

また、強制換気で３φ１０００ｋＶＡまで収納・搬入可能な堅固な構造です。

製品名　ＶＣＢユニット

外形寸法　幅x奥x高(mm)　660 x 590 x 1920

備考　CB

＜特長＞

既設キュービクルや開放盤の増設・改修に最適です。

面倒な保護継電器や計器類の接続は不要で、入出力の高圧線を接続するだけで簡単に設置できます。
